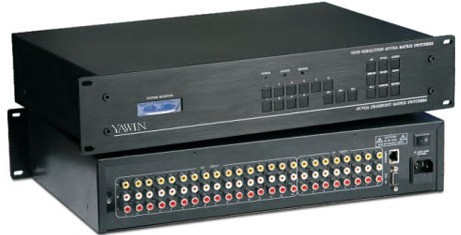

產品描述：

帶有斷電現場保護功能；

LCD液晶顯示；

音視頻同步或分離切換等功能；

具備 RS232通訊接口，可以方便與個人電腦，遙控系統各種遠端控制設備配合使用；

AV矩陣有同異步兩種工作方式；

系統工作在同步方式時，可進行音視頻同步切換；

系統工作在異步方式時，可進行音頻和視頻分別切換；

通過串口、紅外和按鍵均能夠修改系統工作方式；

系統由異步向同步工作方式切換時，以視頻通道狀態為主，音頻通道隨視頻通道進行同步切換；

輸入/輸出均采用RCA接口；

矩陣回饋信號量的精簡與詳細；

可編程的用戶環境，設有存儲和調用功能，可方便用戶操作；

蜂鳴器的啟用/禁用狀態。

視頻

增益：0Db；

微分增益誤差：0.1度，3.58-4.43MHZ；

帶寬：100MHZ（-3dB）,滿載，0-10MHZ：≤+/-0.1dB，0-30MHZ：≤+/-0.5dB；

多通道對一通道串?dāng)_和：-50dB@10M, -40dB@100M；

切換速度：200nS（最長時間）；

微分相位誤差：＜1.28度，3.58MHZ；

信號類型：復合視頻（CVBS）；

信號制式：NTSC 3.58,NTSC 4.43,PAL,SECAM；

視頻輸入

接口：RCA母接口；

阻抗：75Ω；

回波鎖相：0.3V-0.4Vp-p；

回波損耗：＜-30dB@5MHZ；

最小/最大電平：模擬信號：0.5V~2.0Vp-p；

最大直流偏置誤差：15mV；

視頻輸出

接口：RCA母接口；

回波損耗：＜-30dB@5MHZ；

最小/最大電平：模擬信號：0.5V~2.0Vp-p；

直流補償：最大±5mV；

阻抗：75Ω；

轉換類型：垂直間隔；

音頻信號

輸入/輸出接口：RCA接口；

增益：0dB；

共態抑制比（CMRR）：＞75dB@：20HZ~20KHZ；

信號類型：立體聲；

頻率響應：20HZ~20KHZ；

阻抗：輸入：＞10KΩ  輸出：50Ω；

總諧波失真+噪聲：0.03%@1KHZ（額定電壓下）；

最大輸入電平：+19.5dBu，（平衡或非平衡接法）；

最大輸出電平：+19.5dBu，（平衡或非平衡接法）；

增益誤差：±0.1dB；

信噪比(S/N)：＞90dB；

立體聲分離度：＞80dB@1KHZ，滿載；

色度亮度干擾：＜-80Db@1KHZ,滿載；

控制種類

串行控制接口：RS-232，9-針母D型接口；

串行控制口結構：2=TX,3=RX,5=GND；

波特率與協議：波特率：9600，數據位：8位停止位：1，無奇偶校驗收；

控制程序：《Switch2.0》；

規格

電源：100VAC~240VAC，50/60HZ國際自適應電源；

功耗：10W；

儲存、使用溫度：-20℃～70℃；

儲存、使用濕度：10%～90%；

尺寸（L×W×H mm）：485×266×90；

重量：3.5㎏；

平均故障間隔時間：30，000小時。
